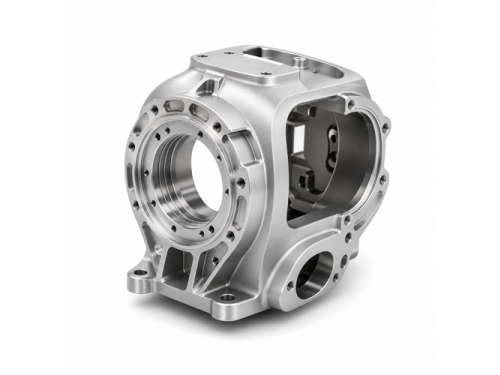

人形机器人关节外壳定制加工

人形机器人关节外壳定制关节模组铝合金壳体加工具身智能结构件CNC

承接人形机器人关节外壳定制加工项目，适用于人形机器人关节与结构件，支持铝合金、五轴CNC和阳极氧化，关键孔位与装配尺寸可检测，支持小批量打样，上传图纸24小时内报价。

立即咨询 180-5185-7059

产品详情

人形机器人关节外壳通常用于安装电机、减速器、轴承、编码器和外部连接件，是人形机器人关节模组中影响装配精度和运动稳定性的关键结构件。相比普通外壳件，这类零件更关注轻量化、安装基准、轴承位、孔系位置和表面处理后的装配间隙。

我们更建议把人形机器人关节外壳按“功能结构件”来看，而不是只按外形报价。报价前如果能把装配关系、关键孔位、公差、材料和表面处理要求说清楚，后续加工风险、返修沟通和交付周期都会更可控。

适用零件场景

肩关节、肘关节、腕关节外壳：常见于上肢关节模组，重点关注轻量化、走线空间和装配面精度。
髋关节、膝关节、踝关节外壳：通常承受载荷更高，需要重点评估轴承位、安装面和多面孔系位置关系。
关节模组铝合金壳体：用于电机、减速器、编码器、轴承和线束的集成安装。
灵巧手掌壳与指节外壳：尺寸较小、结构紧凑，常见薄壁、深腔、小孔和密集螺纹特征。
研发样机和小批试产零件：适合图纸改版较快、数量不大、需要先验证结构和装配的项目。

常见结构与报价前确认点

结构位置	主要作用	报价前建议确认
轴承位 / 轴孔	影响关节旋转精度、装配同心度和运动稳定性	孔径公差、同轴度、配合方式、是否受表面处理影响
电机安装面	保证电机、减速器或执行器安装基准	平面度、垂直度、孔距、沉孔和装配方向
减重槽 / 薄壁区域	降低重量，同时保留必要刚性	最小壁厚、加强筋、加工变形风险和外观要求
走线避让槽	为线束、编码器、电气接头预留空间	槽宽、圆角、毛刺处理和装配干涉位置
螺纹孔 / 定位销孔	用于固定外壳、端盖、支架和传感器件	螺纹规格、有效深度、孔口倒角、位置度和检测基准

加工难点与处理思路

1. 薄壁壳体容易变形

关节外壳为了减重，常见薄壁、镂空、深腔和局部加强筋。报价时需要先判断壁厚是否适合当前材料和结构，必要时把粗加工、半精加工和精加工分开安排，减少切削应力对尺寸的影响。

2. 多面孔系需要统一基准

轴承位、电机孔、定位销孔和外部安装孔经常分布在不同面上。如果每个面单独看都能加工，但基准关系没有统一，装配时仍可能出现孔位偏差。报价前应明确哪个面、哪个孔或哪个轴线作为装配基准。

3. 轴承位和电机安装面要重点标注

人形机器人关节外壳的核心不是外形，而是轴承位、电机安装面和减速器接口。建议在 2D 图纸中把关键尺寸、公差、形位要求和检测基准单独标出，避免只凭 3D 模型判断。

4. 表面处理会影响局部装配

铝合金关节外壳常见本色阳极、黑色阳极、喷砂阳极或硬质阳极。若轴承孔、定位孔、滑配面和装配槽有较小间隙，需要提前确认表面处理区域，以及哪些位置需要保护或后处理。

5. 研发改版需要保留加工沟通记录

人形机器人项目经常从第一版样件进入第二版、第三版改图。建议每次改版时保留关键尺寸变化、材料变化和表面处理变化记录，方便下一轮报价和加工时快速判断风险。

材料与表面处理建议

项目	常见选择	适用说明
6061 / 6061-T6	常规铝合金关节外壳、支架、端盖	加工性和成本较平衡，适合样机验证和一般结构件。
7075 / 7075-T6	受力较高、轻量化要求更高的关节结构件	强度更高，但材料和加工成本也会提高，适合重点受力位置。
钛合金 TC4	高强度、轻量化、局部承力件	适合对强度和重量都有要求的零件，但加工周期和成本需单独评估。
普通阳极 / 黑色阳极	外观面、防氧化、颜色统一	适合外观件和常规铝合金结构件，关键孔位需确认尺寸影响。
硬质阳极	耐磨面、滑动接触面、局部保护面	适合有耐磨需求的位置，膜厚和保护区域应在图纸中说明。

报价前建议提供的信息

3D 模型：STEP、STP、SolidWorks、UG 等格式，用于判断外形、装夹和加工路径。
2D 图纸：用于确认关键尺寸、公差、螺纹、倒角、形位要求和表面处理。
装配关系：轴承、电机、减速器、编码器、端盖和连接支架的配合位置。
材料牌号：6061、7075、TC4 或其他指定材料，若可替代也建议备注。
表面处理：阳极颜色、喷砂、硬质阳极、局部保护面或不处理区域。
数量与节奏：样件、试产、小批量数量，以及是否存在后续改版计划。

常见问题

Q1：只有 3D 模型，没有完整 2D 图纸，可以先报价吗？

可以先做结构和加工方式评估，但关键孔位、公差、螺纹、表面处理和装配要求建议补充说明。对于关节外壳这类装配件，只看 3D 模型容易漏掉真正影响成本和交付风险的尺寸。

Q2：6061 和 7075 怎么选？

如果是研发样件、一般壳体和非主要受力位置，6061 更常见；如果是髋关节、膝关节、踝关节等受力较高位置，7075 可能更适合。最终需要结合结构厚度、强度要求、重量和成本综合判断。

Q3：阳极氧化会不会影响轴承孔和装配孔？

会有影响，尤其是小间隙配合位置。建议在图纸中标清哪些孔位、槽位或装配面是关键尺寸，必要时确认是否需要遮蔽、预留余量或后续处理。

Q4：小批量打样适合做这类关节外壳吗？

适合。人形机器人关节外壳通常会经历多轮结构验证，小批量加工可以先验证装配、强度、重量和运动干涉，再决定是否进入下一轮优化。

Q5：报价一般需要多长时间？

图纸资料较完整时，常规项目可在 24 小时内反馈报价方向。若结构复杂、材料特殊或表面处理要求较多，需要先确认加工风险和外协处理周期。

提交图纸获取报价

如果你需要加工人形机器人关节外壳、关节模组壳体、铝合金轻量化结构件或机器人小批量样件，可以提交 3D 模型、2D 图纸、材料、数量、公差和表面处理要求。我们会先评估结构、装夹、关键尺寸和表面处理风险，再反馈报价和交付建议。

提交图纸获取报价，或通过电话、微信沟通图纸资料。
