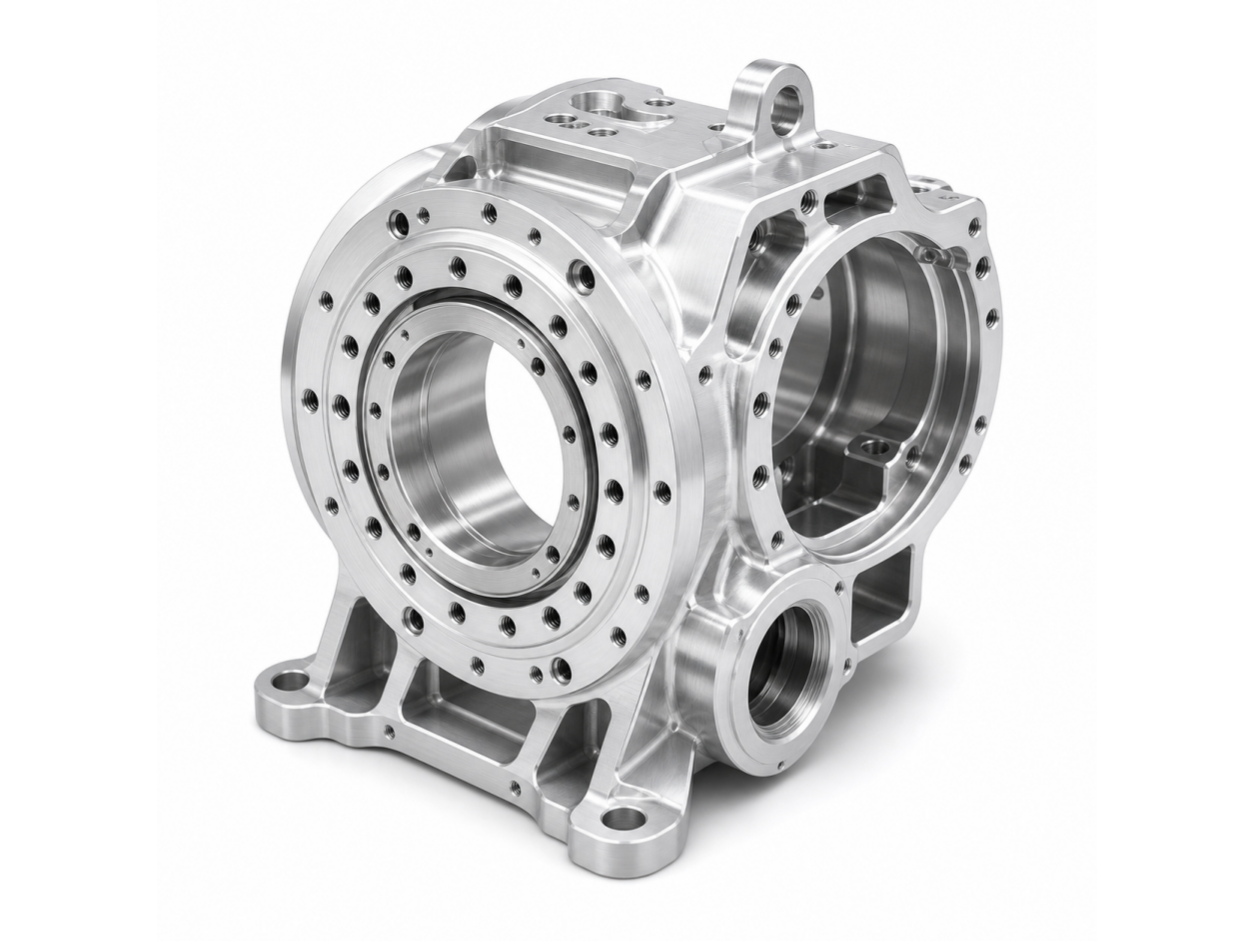

机器人关节模组铝合金结构件

关节模组是人形机器人和协作机器人的核心驱动单元，内部集成电机、减速器、编码器，外部的结构件承担定位、传力、散热三重功能。模组结构件的加工精度直接影响整个关节的运动精度和使用寿命，是机器人精密零件里要求最严格的方向之一。

我们长期为人形机器人、协作机器人、工业机器人研发团队加工各类关节模组铝合金结构件，以下是客户最关心的几个问题。

我们承接的关节模组结构件类型

模组外壳是需求量最大的零件。外壳内部安装电机和减速器，对内腔尺寸精度、轴承孔同轴度、端面平面度要求极高。轴承孔公差H6级，端面平面度≤0.01mm，内腔各特征之间的位置度≤0.02mm，必须用五轴联动一次装夹完成。

输出法兰承受关节的全部输出力矩，对法兰面平面度、安装孔位置度、中心孔同轴度要求严格。法兰面平面度≤0.005mm，安装孔位置度≤0.01mm，是模组结构件里公差要求最严的零件之一。

轴承座对轴承安装孔的圆柱度和表面粗糙度有严格要求。圆柱度超差会导致轴承受力不均，缩短轴承寿命；表面粗糙度Ra超过0.8会影响轴承的安装配合质量。我们轴承座加工后用CMM逐件检测圆柱度，表面粗糙度用粗糙度仪专项检测。

模组安装板是关节模组和机器人本体之间的连接件，对安装孔位置度和安装面平面度要求高，同时要求重量轻，通常设计有大量减重槽。

散热结构件近年需求增长明显。关节模组电机发热量大，散热底板和散热鳍片的平面度直接影响导热硅脂的接触均匀性。我们加工散热件重点控制平面度，平面度≤0.02mm是标准交付要求。

核心加工难点

同轴度控制是模组结构件最难的部分。外壳两端的轴承孔需要保持严格同轴，同轴度超差会导致轴承受力偏载，减速器输出精度下降。三轴加工分两次装夹无法保证两端同轴，必须用五轴或专用镗床一次完成两端孔的加工。

内腔尺寸精度对装配影响直接。电机和减速器的安装间隙通常只有0.02-0.05mm，内腔尺寸偏差超过这个范围，装配就会出现过紧或过松。我们用CMM检测内腔关键尺寸，不靠操作者目测判断。

薄壁区域变形在模组外壳上同样存在。为减重设计的薄壁区域，精加工后容易因内应力释放产生微量变形，影响装配面平面度。粗加工后时效处理是我们的标准工序，不因赶工期省掉这一步。

材质选型

6061-T6是模组结构件用量最大的材质，屈服强度约240-276MPa，密度2.7g/cm³，加工性好，成本合理，适合大多数关节模组结构件。

7075-T6用于受力最集中的位置——输出法兰、高载荷轴承座。屈服强度约430-500MPa，比6061高约80%，代价是加工成本上升约20%-30%，耐腐蚀性略差。

研发阶段建议先用6061打样，等结构方案确定、实测载荷数据出来后，再评估哪些位置需要升级到7075，避免在方案未定时就用高成本材料。

表面处理

模组外壳内壁有轴承和传动件接触，做硬质阳极氧化，膜厚25-50μm，硬度HV300以上，耐磨性远优于普通阳极氧化。外观面做喷砂加普通阳极氧化，统一视觉质感。

轴承孔、配合面在图纸上需要标注阳极氧化前的尺寸，加工方预留膜厚余量。硬质阳极氧化25μm膜厚单边增加约12.5μm，这个余量不预留，处理完装不进去。

交付标准

样件3-5天交付，小批量根据复杂程度5-15天。出货标配检测报告，关键尺寸逐项记录，轴承孔圆柱度、端面平面度、孔位位置度全检。支持单件打样，无最低起订量限制。
