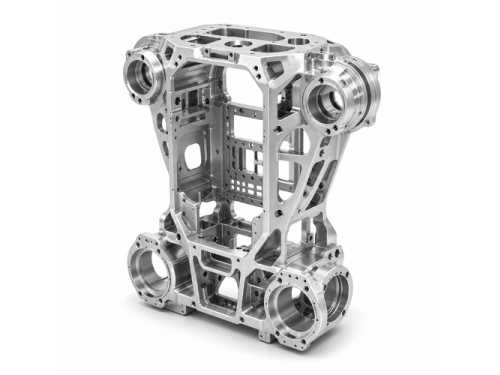

人形机器人本体框架件定制

本体框架件是人形机器人的骨架，承担整机所有载荷的传递和分配。关节模组产生的力矩、行走时的冲击载荷、整机重量——全部通过框架件从一个节点传递到下一个节点。框架件的强度和精度是整机结构可靠性的基础，框架件出了问题，上面安装的所有模组都会受影响。

我们长期服务具身智能研发团队的本体框架件加工需求，从单件打样到小批量验证全程跟进。

我们承接的本体框架件类型

主承力框架是整机结构的核心骨架，通常贯穿躯干上下，承受双臂和双腿传递的全部载荷。这类零件体积大、特征多、受力复杂，对材质强度和各接口位置度同时有严格要求。接口位置度超差会导致关节模组安装偏位，整机运动学参数偏离设计值。我们用五轴联动加工中心处理多面接口，位置度稳定控制在0.02mm以内。

关节连接节点是框架件里精度要求最高的位置。节点连接多个关节或连接件，各接口之间的几何关系直接影响整机的运动学精度。节点通常形状复杂、截面小、受力大，材质以7075铝合金或TC4钛合金为主，五轴一次装夹是保证各接口几何关系的必要条件。

跨关节传力件是跨越两个关节的长条形承力件，长径比大、两端有精密接口，对两端接口的平行度和位置度要求严格。这类零件加工时容易因中间悬空产生弯曲变形，我们用专用中间支撑工装，提高加工过程中的整体刚性。

模组安装框架是关节模组和本体框架之间的过渡安装件，对安装面平面度和安装孔位置度要求高，同时要尽量轻，通常有大量减重槽设计。减重槽的分布要对称，避免单侧大面积去除材料引起的应力不均衡变形。

脊柱框架件是躯干部分的核心承力件，需要在保证强度的同时为内部走线和模组安装留出空间，内外都有精度要求，是框架件里加工难度最高的类型之一。

本体框架件的核心加工难点

多接口几何关系是首要难点。本体框架件有多个关节接口，这些接口之间的相对位置和角度关系直接影响整机运动学。三轴多次装夹无法稳定保证多接口几何关系，五轴联动是唯一可靠的解决方案。我们接到框架件图纸，首先评估的就是哪些接口必须在一次装夹中完成，工艺规划的核心是减少装夹次数。

大尺寸零件的应力变形更难控制。框架件尺寸通常比关节零件大得多，粗加工去除大量材料后，内应力释放引起的整体变形量也更大。我们对框架件的标准工艺是粗加工后必须安排时效处理，充分释放应力后再精加工，不因赶工期省掉这一步。

轻量化设计和加工刚性的矛盾在框架件上最突出。大量减重槽和镂空结构让零件整体刚性下降，精加工时振动和让刀更明显。我们的工艺应对方式是精加工阶段小切深多次轻切，配合优化的装夹和支撑方案，在轻量化设计的前提下保证精加工精度。

检测基准的选择影响数据有效性。框架件的检测基准必须和装配基准一致，我们检测前和客户确认装配基准和关键接口的检测项目，确保检测数据直接对应装配状态下的实际精度。

材质选型

主承力框架和关节连接节点受力最集中，7075-T6是基本选择，强度裕量充足；重量限制极严时考虑TC4钛合金。跨关节传力件和模组安装框架受力相对均匀，6061-T6通常够用。脊柱框架件受力复杂，建议按实际载荷计算后选材，不能凭感觉决定。

研发阶段第一版建议先用6061打样验证结构方案，等实测数据出来后针对性升级超标位置，避免在方案未定时上高成本材料。

交付标准

样件3-5天，小批量5-15天。支持单件打样，无最低起订量限制。图纸有加工难点，报价前提供DFM建议。
