机器人髋关节零件精密加工

髋关节是人形机器人里载荷最重、自由度最多、设计难度最高的关节之一。三个旋转自由度意味着髋关节零件要同时承受轴向力、径向力和弯矩的组合，整机重量全部通过髋关节传递到腿部。髋关节零件的强度不够，整机稳定性就无从谈起；精度不够，步态控制就会出现偏差。

我们长期为具身智能研发团队加工各类髋关节精密零件，以下是客户最关心的问题。

我们承接的髋关节零件类型

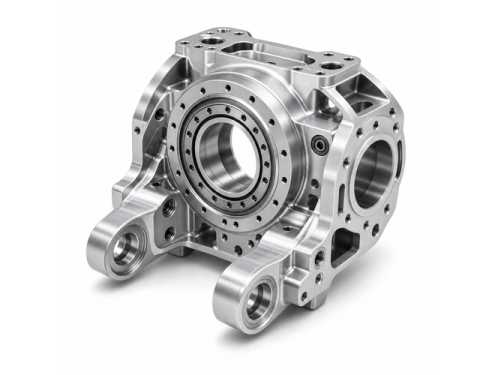

髋关节外壳是需求量最大的零件。外壳内部安装三轴驱动模组，对内腔尺寸精度、各轴承孔同轴度、端面平面度要求极高。三个方向的轴承孔需要保证严格的几何关系，任何一个方向的同轴度超差都会导致对应轴的运动精度下降。我们用五轴联动加工中心，通过合理的工艺规划在一次装夹中完成多个方向轴承孔的加工，同轴度稳定控制在0.01mm以内。

髋部承力件是髋关节和躯干之间的核心连接件，承受整机最大的综合载荷。截面通常很小，材质必须选7075铝合金或TC4钛合金，任何截面缺陷或表面损伤都会成为疲劳失效的起点。我们髋部承力件的精加工阶段表面粗糙度控制在Ra0.8以内，粗加工后时效处理释放残余应力。

输出法兰承受髋关节的全部输出力矩，法兰面平面度和安装孔位置度是关键指标。法兰面平面度≤0.005mm，安装孔位置度≤0.01mm，出货前CMM逐件检测，不靠抽检。

轴承座对轴承安装孔的圆柱度和表面粗糙度要求严格。圆柱度超差导致轴承受力不均，缩短轴承寿命。我们轴承座加工后专项检测圆柱度，用粗糙度仪检测内孔表面粗糙度，确保Ra≤0.8。

限位件和调节件体积小但精度要求高，配合面公差通常在±0.01mm以内，对装夹和加工参数控制要求严格。

髋关节零件的核心加工难点

多轴同轴度控制是最难的部分。髋关节三个自由度的轴承孔分布在不同方向，三轴加工必须分多次装夹，每次换基准都带入误差，三个方向的同轴度无法同时保证。五轴加工中心通过转台和摆头的组合，可以在一次装夹中完成多个方向轴承孔的加工，消除基准转换误差，是保证髋关节外壳精度的唯一可行方案。

复合载荷对材质和工艺的双重要求。髋关节零件不只是强度要够，疲劳强度才是关键。静强度计算合格不代表疲劳寿命符合要求，加工引入的表面缺陷在动态载荷下会快速扩展成裂纹。我们的处理方式是精加工阶段严格控制切削参数，表面粗糙度Ra≤0.8，同时粗加工后安排时效处理，减少残余应力对疲劳寿命的影响。

外壳薄壁区域和高精度孔系同时存在的矛盾。髋关节外壳为减重会设计薄壁区域，但轴承孔精度又要求极高。薄壁降低了零件整体刚性，精加工轴承孔时容易因为振动影响圆柱度。我们的工艺规划是先加工外壳上刚性好的部分，最后精加工轴承孔，并在加工轴承孔时在薄壁区域增加辅助支撑，抑制振动。

三坐标检测的基准选择影响数据可靠性。髋关节外壳的检测基准必须和装配基准一致，否则检测数据合格但装配时精度偏差。我们检测前和客户确认装配基准，检测报告里的数据直接对应装配状态下的实际偏差。

材质选型

髋关节外壳受力复杂但体积较大，7075-T6铝合金通常够用，强度裕量充足且重量合理。髋部承力件截面小、载荷大，7075是最低要求，重量限制极严的设计选TC4钛合金。输出法兰和轴承座选7075，强度和加工精度的综合表现最好。限位件和调节件受力小，6061够用。

交付标准

样件3-5天，小批量5-15天。支持单件打样，无最低起订量限制。图纸有加工难点，报价前提供DFM建议。
